汎用旋盤（普通旋盤）の硬爪が生爪に早変わり！

正爪に装着！

汎用旋盤（普通旋盤）の一般用スクロールチャックに取付けて

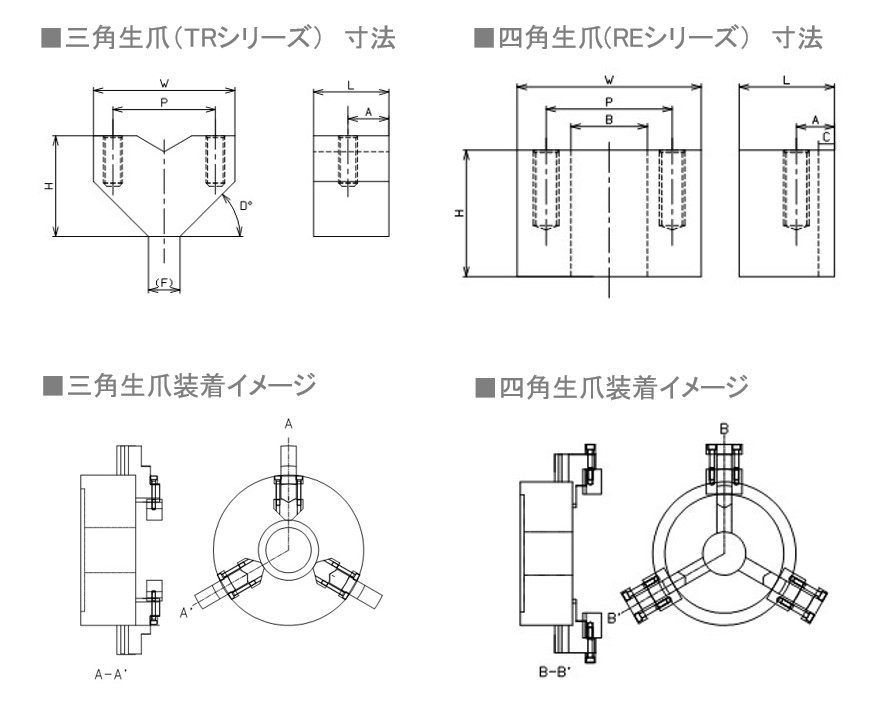

■三角生爪のメリット
　　ワークにキズ（爪痕）が付きにくい
　　くわえ直しによる芯ずれの軽減及び加工精度の向上
　　汎用旋盤（普通旋盤）の硬爪より広い面でワークをつかむので爪圧によるワークの変形を軽減
　　汎用旋盤（普通旋盤）のチャックの寿命が延びます
　　マシニング加工等の治具としても使用できます

■使用方法
①ブラシや乾いた布などでスクロールチャック（硬爪）の汚れをきれいに取り除いてください。
②汎用旋盤（普通旋盤）のスクロールチャックの硬爪に生爪をはめこみます。
③締結用のキャップボルトを少し緩んでいる状態で適宜な丸棒を軽くくわえてチャック本体の硬爪と生爪の接触角度をよく合わせます。
④生爪の取付位置をトースカンにてバランスよく調整してください。
⑤くわえた丸棒を強く締めておいて生爪の各々の取付ボルトを平均に固く締めて取り付けます。
⑥くわえた丸棒を外して三角ストッパーを使用して必要寸法に爪を削ります。
